Façade photovoltaïque Tanagra

La gamme de façade aluminium Tanagra® permet d’intégrer des panneaux photovoltaïques. Les aspects trame horizontales, grille, et verrières autorisent l’intégration de vitrages & panneaux solaires. Devenez producteur d'électricité ! Un générateur solaire photovoltaïque intégré dans une verrière ou mur rideau et connecté au réseau permet de vendre partiellement ou totalement l'électricité à EDF à un tarif préférentiel (jusqu’à 3 fois + élevé que le tarif d’achat classique).

La façade solaire en aluminium

Points forts

  • Rente annuelle en tant que producteur d’électricité
  • Participation au développement durable
  • Esthétique soignée
  • Surface vitrées importantes
  • Isolation thermique et acoustique
  • Disponible dans toutes les couleurs exclusives Profils systèmes®

Performances Thermiques

  • Rapport n° clc 07-26006453
    • A4  R7 E5 I5
    • Pression de vent normal 1200 Pa
  • Rapport n° CLC 06 -26003166
    • AE  R6 E5 I5
    • Pression de vent normal 1200 Pa

Gamme

Disponible en version Grille, Trame Horizontale et verrière.

Détails techniques

Structure

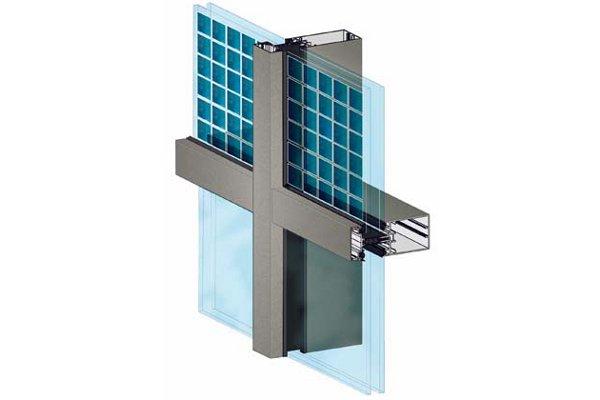

Le mur-rideau Tanagra®  photovoltaïque est un système de façade à rupture de pont thermique à ossature unique.

Cette structure est composée de montants et de traverses tubulaires de 52 mm de large, dont les sections (profondeurs) de feuillure vont  jusqu’à 25 mm permettant de monter des vitrages dont le périmètre peut atteindre les 7 m

Des élargisseurs de feuillure sont ajoutés aux montants ou aux traverses pour intégrer les boîtes de jonction des panneaux photovoltaïques. Ces élargisseurs s’utilisent avec des serreurs et capots de 80 mm spécialement adaptés qui permettent de faire cheminer les câbles et de les masquer.

Ouvrants

Il est possible d’intégrer de nombreux types d’ouvrants (à l’Italienne, oscillo-battant, à la Française, à soufflet, ouvrant accès pompiers, portes et coulissants).
Des châssis VEC de type Française, oscillo-battant, italienne et soufflet, permettront l’intégration d’ouvrants cachés aussi bien dans un mur-rideau aspect grille, trames horizontales, V.E.C. ou V.E.P.

Remplissage

Épaisseur de remplissage de 8 mm à 36 mm
Tous les modules sont disponibles sur mesure :

  • Simple vitrage feuilleté (exemple : 44.2, 44.4, 55.2)
  • Double vitrage, coefficient d’isolation Ug jusqu’à 1,1 W/m².K (exemple : 44.2/16/4 ou 44.2/16/44.2)
  • Triple vitrage, un coefficient d’isolation Ug jusqu’à 0,5 W/m².K sur les générateurs transparents, 5 types de cellules photovoltaïques sont disponibles : polycristalline, monocristalline, monocristalline haut rendement, monocristalline semi-transparente, amorphe ASI  THRU semi-transparente.

Les modules se posent comme des vitrages classiques. Des élargisseurs de feuillure sont ajoutés aux montants ou aux traverses pour intégrer les boîtes de jonction des panneaux photovoltaïques. Ces élargisseurs s’utilisent avec des serreurs et capots de 80 mm spécialement adaptés qui permettent de faire cheminer les câbles et de les masquer.
Isolation :
L’intercalaire isolant, placé entre l’épine et le serreur, permet d’obtenir des performances thermiques répondant à la réglementation en vigueur
