Passage : La façade conçue pour les bâtiments de très grande hauteur

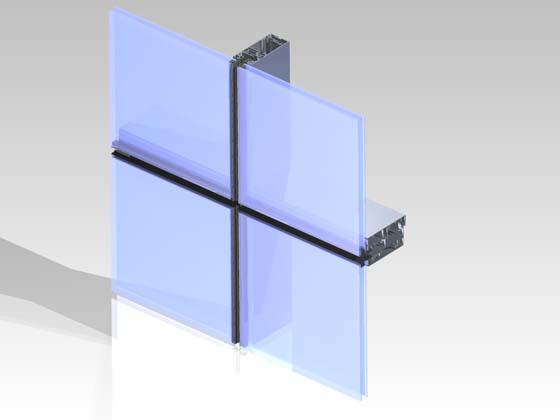

Cette façade Passage UUS a été conçue pour la réalisation de bâtiments de très grande hauteur appelés « tall buildings ». Elle est une des dernières nouveautés de Profils Systèmes. Il est possible de réaliser des aspects VEP et VEC mais aussi de créer des façades concaves ou convexes, tout en intégrant des facettes de 150° à 190°. (Conformité aux normes CWCT).

La simplicité et la performance

Points forts

  • Création de façades concaves ou convexes.
  • Accepte les facettes de 150° à 190°.
  • Accepte les mouvements des bâtiments de +/- 6 mm horizontalement et de +/- 19 mm verticalement.
  • L’assemblage en coupe droite permet d’optimiser les sections de profilés autorisant une plus grande surface vitrée et optimisant les coûts.
  • Étanchéité performante.

Performances Thermiques

  • Conforme aux normes d’essais du CWCT
  • L’étanchéité à l’air et à l’eau est assurée par 5 barrières de joints.
  • Essai au vent sous une pression de 3600 Pa
  • Essai au vent de sécurité sous une pression de 5400 Pa
  • Test de mouvement de dalle sans dégradation des performances.

Détails techniques

Structure

Cette façade aluminium est réalisée par coupe droite.

Module de base 70 mm personnalisable de 2"1/2 à 100 mm selon projet.

Les joints creux sont aussi personnalisables.

Remplissage

Les vitrages acceptés ici sont ceux de 6 à 42 mm
De plus, cette façade permet la mise en place de systèmes de protection solaire entre les deux vitrages.
